变压器变比测试仪,【天正华意电气设备(黑河市分公司)tianzh3611-74】坚信,变压器变比测试仪不仅仅是一个简单的商品,它承载着我们对品质的坚守和对用户的深厚情感。联系人:杨经理,地址:平度市平安路2号。

变压器变比测试仪根据IEC及有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）、测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术进，测试项目完善，测量参数的变比测试仪。该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

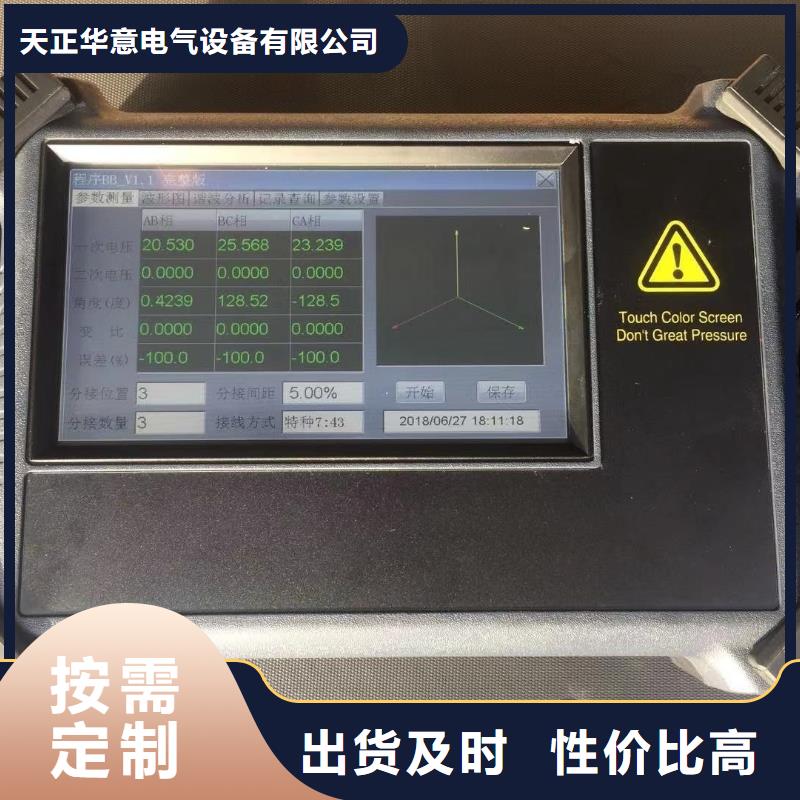

变压器变比测试仪参数测量点击参数测量按钮可进行变比测量，如下图：点击开始按钮开始测试，大约3秒钟左右测试完成并显示测试结果，一次二次为被试变压器的一次二次电压，角度为一次二次的电压夹角（可折算点数），变比为实测变比，误差为与标准变比的误差，分接位置为仪器测出的当前分接，接线方式也是实测接线方式。点击保存系统提示保存到哪个分接记录，选择正确的分接可将当前测试结果保存到数据库中。如下图：斯科特和逆斯科特变压器为两相变比，显示在BC和CA相。5.3波形图测试开始后并在完成测试前，点击波形图按钮可显示当前所施加的变压器一二次的电压波形。如图：按U1、U2、U3、I1、I2、I3相应按钮可选择显示或关闭那路波形图，点击【＋】、【-】按钮可放大缩小波形，【】可拉伸波形，移动下方滑块可移动波形。5.4谐波分析测试开始后并在完成测试前，点击谐波分析按钮可分析一二次各相电压的谐波含量。如图：如图设置显示U1的谐波，按【】可循环显示 1—32次谐波含量和百分比5.5记录查询点击记录查询按钮，可查询并打印测试结果，还可导出到优盘或上传至计算机，如下图：左侧显示数据库的记录数，右侧可显示某一条记录的详细信息，点主滚动条可上下或左右滚动屏幕以便显示所有信息，选中某条记录点击打印按钮可通过串口或蓝牙打印机现场打印测试结果。插入优盘点击导出，可将整个数据库导出到优盘（插入优盘要等待两三秒钟，使仪器检测到优盘）。优盘数据库采用Dbase3数据库格式，可用excel电子表格直接打开编辑打印等，无需安装后台管理软件，使用户的管理更方便。

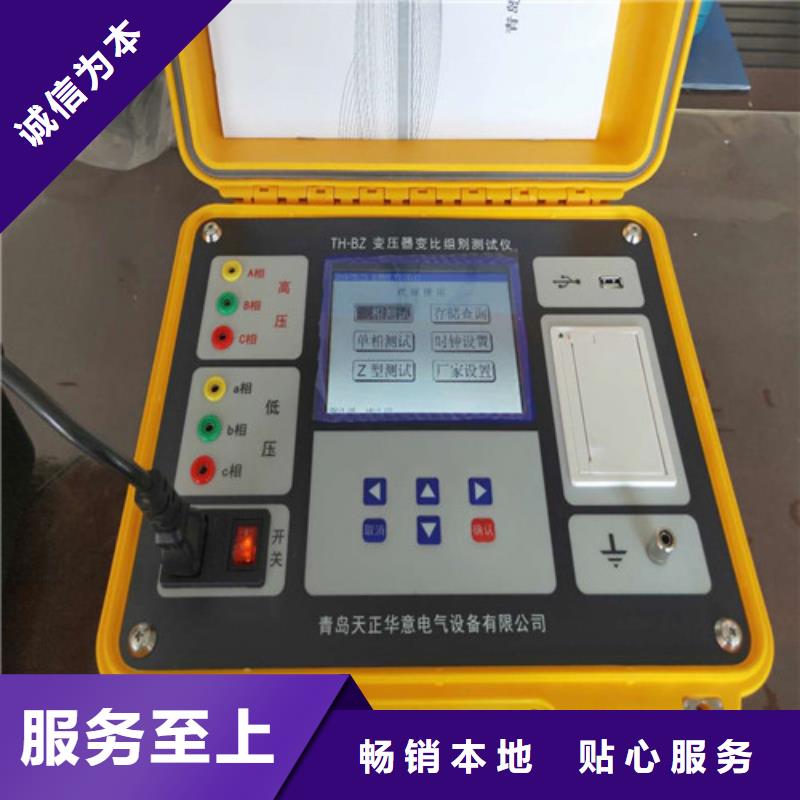

变压器变比测试仪?使用操作所有测试线和电源线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，如下图所示。编号 说明1 显示日期时间。2 显示外设和当前操作状态。插入优盘时显示此图标。有蓝牙设备连接时显示此图标。进行存储信息查询时显示此图标。3 仪器主菜单操作区，通过方向键选编号 说明3 择相应功能，按“确认”键进入相应功能菜单。针对三相变压器进行变比、组别测试。针对单相PT、单相变压器、单相CT进行变比、极性测试。专门针对Z型变压器进行变比、组别测试。查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。设置仪器的日期、时间。需要密码操作，不对用户开放。4 SV：显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。针对 功能及操作进行详细说明，其它功能及操作可参考此部分说明。?正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试。?盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。以 为例进行说明，进入“盲测功能参数设置”屏，如下图。编号 说明1 一级操作目录，通过“上下”键选择这些功能，当这些功能被选定后，按“左右”键选择对应功能的参数。 小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到按钮，可快速启动测量。
