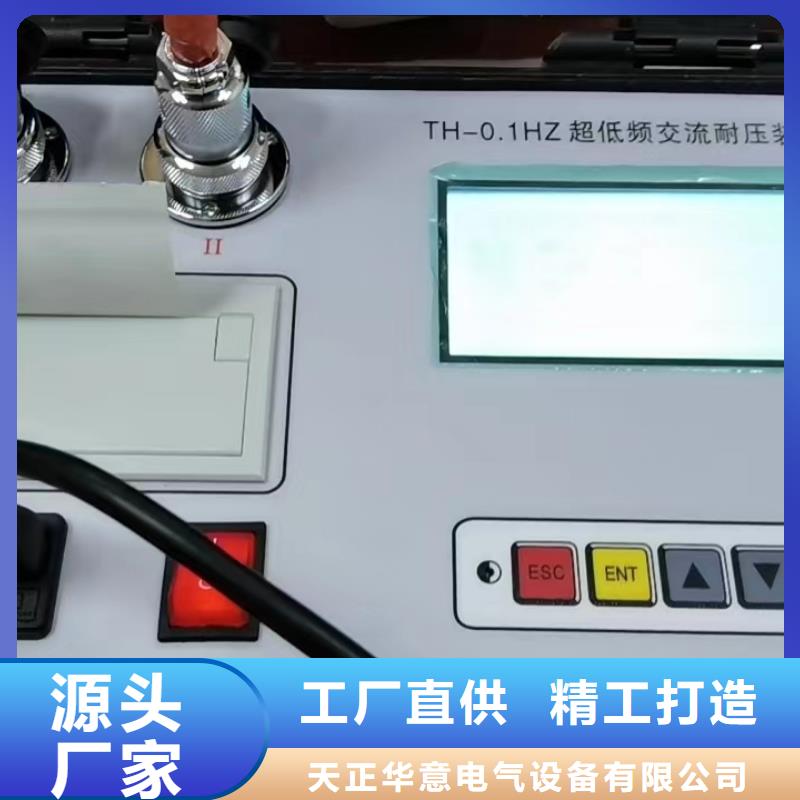

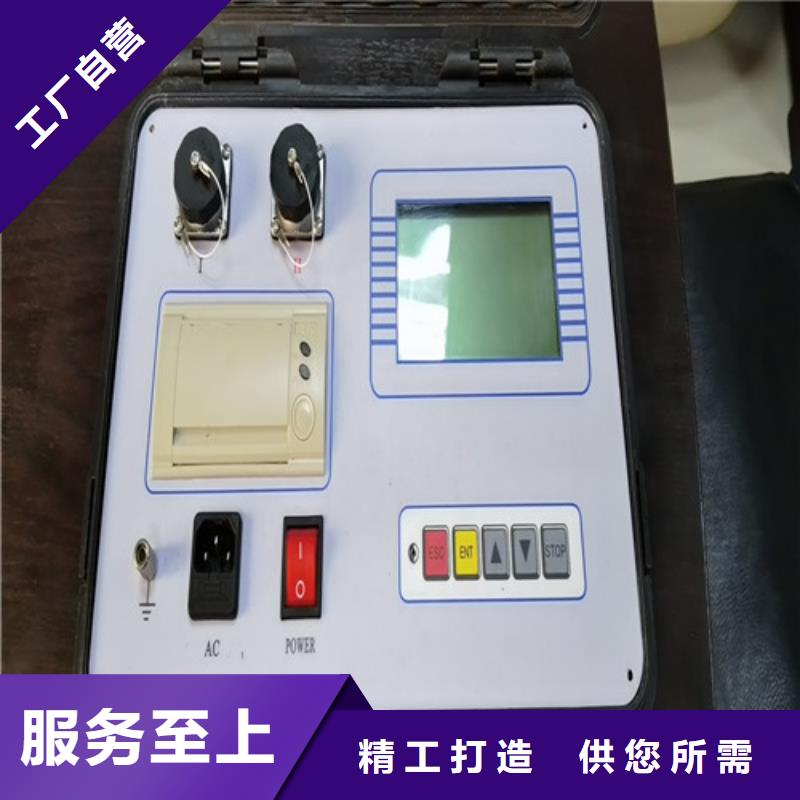

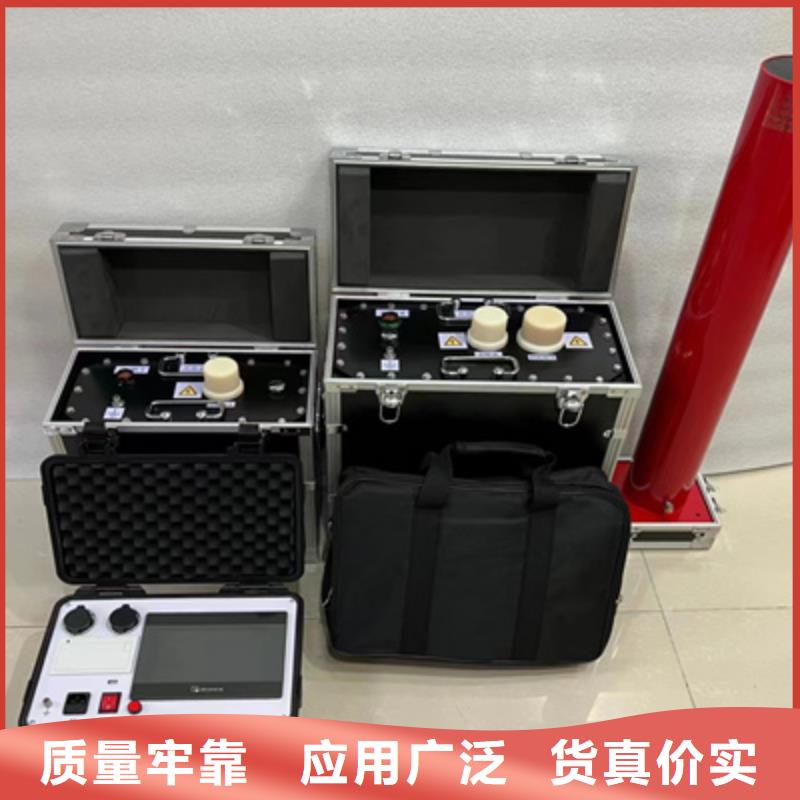

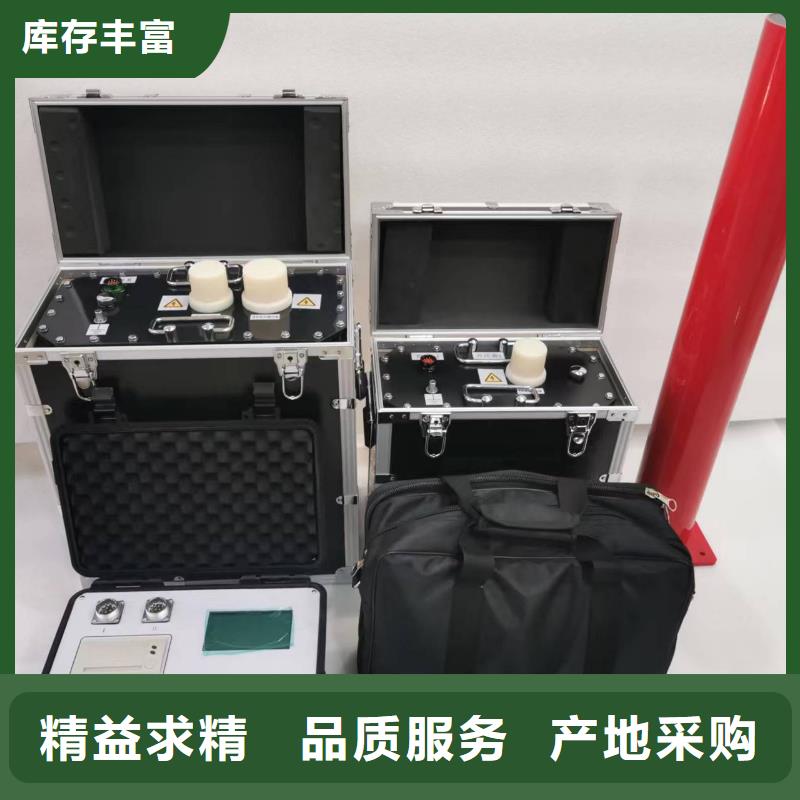

超低频高压发生器 35KV电缆试验时，应单相试验，电压设定为60KV(常规要求)-78KV(按规程需要)，频率设定为0.1Hz(使用)、0.05Hz(使用)、0.02Hz(升压过程较慢)、0.01Hz(升压过程很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时35KV电缆长度可达到3-15公里。八、如电缆长度较短(小于300米)，试品电容小于0.05μF时不能正常升压，此时请并联高压电容。九、请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙端子。十、如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需I号升压器升压，II号升压器不连接，也可将升压器号设定为I＋II，此时I号升压器和II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使用，连接方法见说明书内操作说明。当输出电压≥70KV时，请将高压电缆悬空！十一、控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！十二、建议使用220V(110V)交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输入频率来调制的，对发电机输出频率有较高的要求，要求是：频率50Hz±0.1HZ(60Hz±0.1HZ)，电压220V±5％(110V±5％)，功率大于8KW，特别要求发电机输出频率稳定（普通发电机必须要接入10KVA(I）、20KVA（I＋II）的变频电源或使用数码变频发电机），否则一定会严重损坏仪器，不能正常升压！！！十三、当开机时电源灯不亮或屏幕无显示，可能是保险管烧了，换1只保险管就好，我们配有10只保险管备用。十四、如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕后，扭紧注油孔。十五、屏幕主菜单右下方有电压输入频率显示，电压输入频率要求为50Hz±1％，超过这个范围时，说明输入电压频率不稳定，不能升压，此时升压一定会损坏设备！警告：在做电缆耐压试验时，必须将芯线和绝缘层物理上分离，不能用其它物品覆盖在其上面，否则会引起高压放电，损坏仪器！！！

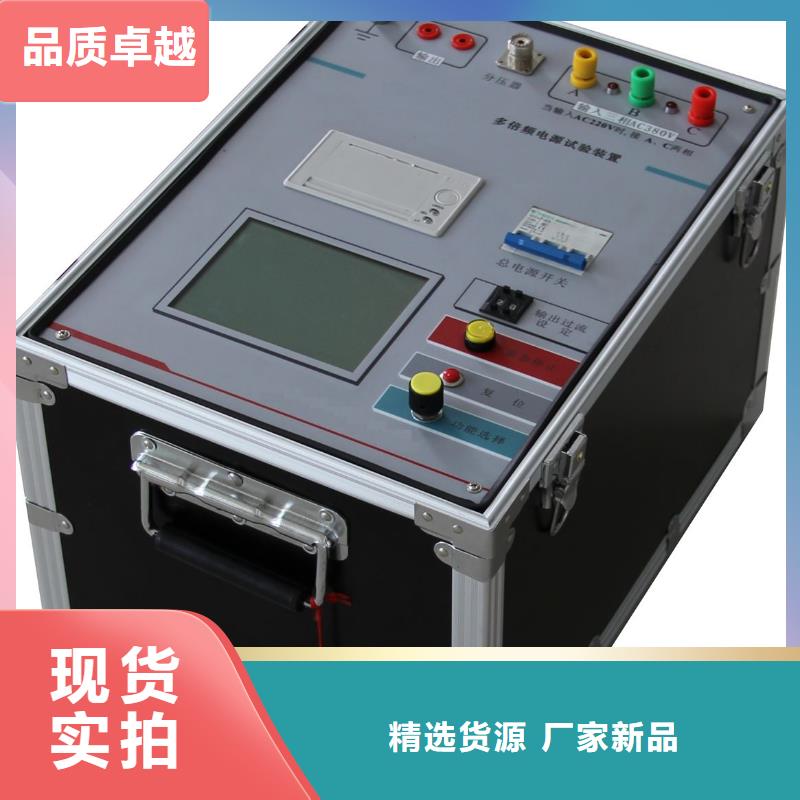

超低频高压发生器我公司多倍频感应耐压测试仪仪主要功能及其技术特点概述：1、本装置具有一机多用特点：仪器可以用于电压互感器及变压器感应耐压试验，还可以用于其空载电流及伏安特性试验并显示伏安特性曲线，同时可以测量功率综合参数（有功功率、无功功率、功率因数）。2、本装置具有智能语音导航系统，全程语音导航操作让用户无障碍的使用设备，避免了人为的误操作。2、本多倍频感应耐压测试仪具有过压、过流、零位启动、闪络、过温等保护功能，过压过流保护值可以根据用户需要整定。3、整套多倍频感应耐压测试仪单件重量轻，便于现场使用，设备还采取了独特的抗震设计可保障设备在长途运输过程中不会因过度震动而损坏。4、本多倍频感应耐压测试仪具有380V及220V双电源供电系统，并具有自动和手动两种工作模式，方便用户根据现场情况灵活选择，提高了现场的使用便利性及工作效率。5、本装置试验数据可通过随机打印机直接打印，也可采取PC上位机程序下载，同时上位机软件自动生成WORD版的标准试验报告，此报告还可进行后期编辑处理并可直接打印使用。6、设备采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交互界面更为人性化。

超低频高压发生器 变频电源操作指南1）打开电源，按下复位键，显示如图1。转动鼠标至“变频耐压测试”位置。图12）按下鼠标，转动鼠标至“手动”位置，按下旋转鼠标，出现图2。图23）按下旋转鼠标显示如图3，此时光标会停留在“参数设置”。图34）按下鼠标，光标显示到“功率”：5％，转动鼠标“功率”显示为6％，如图4。图45）按下旋转鼠标到“试验频率”，如图5。选择所需试验要用的频率（光标需要按停过个0，“030.0HZ”停在3的位置上，这是顺时针旋转增加频率）。等频率设定完成后按下鼠标确认，光标进入到“耐压时间”设定。6）“耐压时间”设定也是转动鼠标选择相应的位置，设定需要的时间，按下鼠标确认。7）设定“过流保护”（一般设为15A）。“过压保护”设定值大于试验的20％就可以。过压保护设定完成后按下鼠标确认。8）全部试验参数设置完成后，光标会回到“参数设置”，这时要转动鼠标到“开始试验”位置。按下鼠标确认，旋转鼠标就会有电压输出，光标会停在（试验频率）上，如图5。图59）按下鼠标，光标在“功率”位置再转动鼠标，观察显示屏“试验电压”，升到所设定的试验电压时，停止转动鼠标。按下鼠标，光标停在“停止”位置，这时就不要操作设备了，设备自动完成计时。耐压时间到达时蜂鸣器开始报警并自动降压到零位。显示如图6。图610）选择对应的选项，按鼠标确认完成整个试验过程。11）每次试验进行时如无特殊情况出现时，请不要按复位键、旋转鼠标停机，要等40秒计时结束自动降压。免突然停机会有反冲电压。注：在做下一次试验前，必须按“复位”键三次后在进行参数设置，否则设置就不正常，设备不能正常工作，如果设定时出现失误请按“复位”重新设置。
