二次压降负载测试仪波形显示界面如图十五所示：在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 , 用【↑↓】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。所示：此屏以柱状图的形式显示出各相电压、各相电流的谐波含量分布情况，还能显示出谐波失真度和各次谐波含量数值。通道UA-UB-UC-IA-IB-IC提示当前通道（可通过←、→键来改变所选通道），1％-10％为各谐波分量百分比（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，正常显示，即以做为满刻度），05-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和32 次谐波。无失真的信号应显示次谐波（基波）。

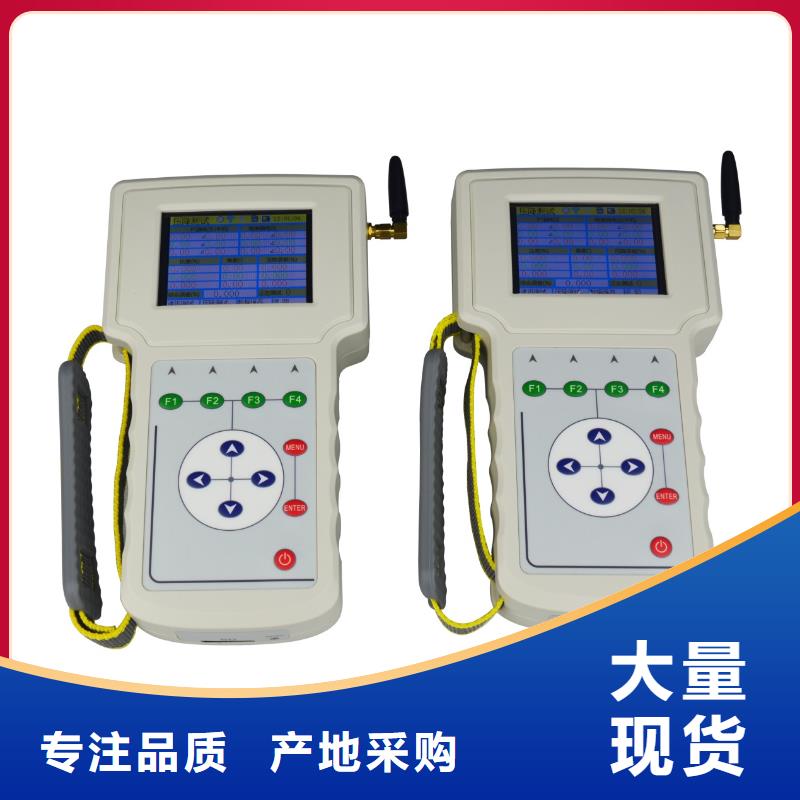

二次压降负载测试仪无线二次压降1、功能说明该功能用来无线同步测量电压互感器二次压降，两台手持终端分别放置在电压互感器侧和电表侧，可以单相测量也可以三相测量，支持三相三线制和三相四线制，如果是单相测量和三相四线制测量接线类型端都选“三相四线”，否则选“三相三线”。开机后，选中压降测试，进入下一界面如图所示，选择本机是在电表端还是PT端。2、操作说明功能选择在开机界面下，通过“←”“→”，来选择本机是在电表端还是在PT端。然后再按确认键 进入“PT压降测试”参数设置界面，如下图所示：PT压降测试参数设置“PT压降测试”参数设置界面包括了“测试点编号”，“当前温度”，“当前湿度”，“PT二次额定电压”，“平均功率因素”，用“↑”，“↓” 来更改值，“测试点编号”和“平均功率因素”按下“↑”，“↓”键越久，更改的速度越快。“测试点编号”是用来区分不同测试地点的。小值是 100000，值是100600。按下“↑”，“↓”键来更改。“当前温度”用于记录测试时刻的环境温度，小值是-20°，值是＋60°. 按下“↑”，“↓”键来更改。“当前湿度”用于记录测试时刻的环境湿度。小值0％，值是 . 按下“↑”，“↓”键来更改。“PT二次额定电压”用于记录被测PT的二次额定电压，有三个选项，分别是“100.00V”,“57.72V”,“33.33V”，按下“↑”，“↓”键来更改。“平均功率因素”是指线路平均功率因数，小值0.5，值1.0，按下“↑”，“↓”键来更改。可用线路的半年或一年的有功电量和无功电量求得，如果不能获得半年或一年的数据，可用瞬时功率因素代替，计算公式为：平均功率因素 ＝ 有功电量 / √（有功电量^2 ＋ 无功电量^2）“接线类型”是指压降测试的PT二次的接线类型 ，分为“三相三线”和“三相四线”。如果是单相测量，则选择“三相四线”，按下“↑”，“↓”键来更改。

二次压降负载测试仪功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。
