采购变压器有载开关测试仪就来【天正华意电气设备(北京市分公司)tianzh3611-74】,从原材料的严格筛选到生产过程的精细控制,再到成品的严谨检测,我们力求在每一个环节都做到尽善尽美,只为给您带来满意的变压器有载开关测试仪。联系人:杨经理,地址:平度市平安路2号。

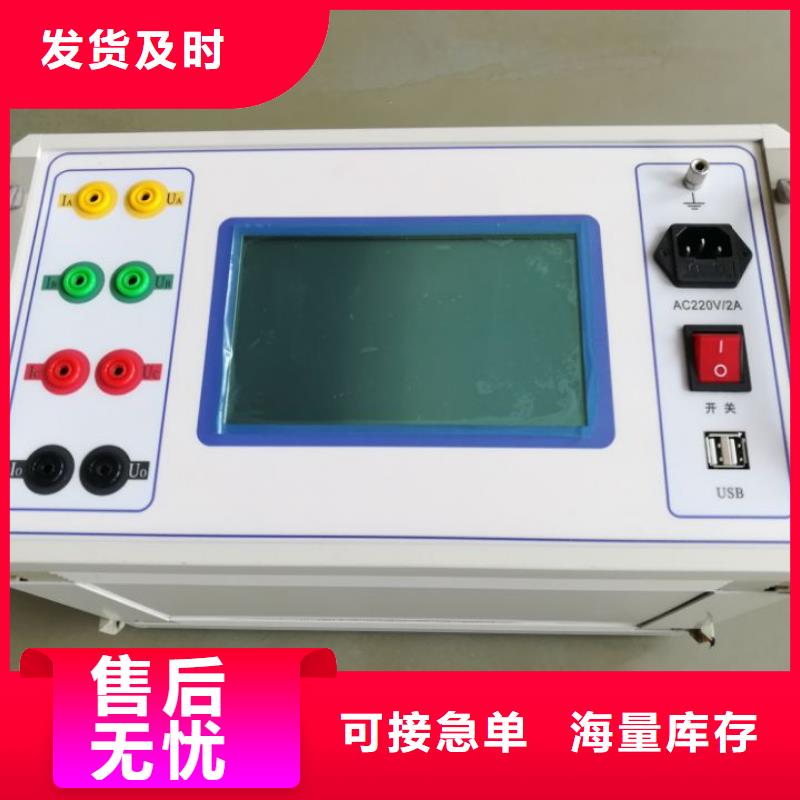

变压器有载开关测试仪 有载分接开关测试仪校验装置可用于有载分接开关测试仪的校验工作,项目涉及:过渡电阻、附近过渡时间、附近三相同期性。校验装置实现了实物过渡电阻和过渡时间的"同步产生",具有创新性。经法定计量检定机构校准,本装置性能参数达到设计要求,国内领先。二．技术参数：本装置具有三路独立通道。电阻值： 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω共11种电阻值，每种电阻值的功率为50W 精度：±0.5％＋0.002字时间值：±0.1％＋0.1字(可扩展到300ms）三．面板图四．接线说明：1.在测试仪为四极法（八个接线端）测试的时候，可以直接和测试台上面测试端口连接。2.在测试仪为二极法（四个接线端）测试的时候，把测试台上面的IA UA连接在一起和测试 仪的A接在一起，IBUB连接在一起和测试仪的B接在一起，IC UC连接在一起和测试仪的C接在一起.五．操作说明：动作电阻：单电阻：输出过程只有一个电阻，

变压器有载开关测试仪共有八组标尺“三相时间”、本地 “三相电阻”、本地“A相时间”、本地“A相电阻”、本地“B相时间”、本地“B相电阻”、本地“C相时间”、本地“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”,“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、本地↓、本地←、本地→”键会被响应为标尺1的移动，“↑、本地↓”为微调（一次1个格），“←、本地→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。? 移 动 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、本地↓、本地←、本地→”键会被响应为曲线的的移动，同时顶部显示出波形的起始位置。? 返 回 ：在此按钮上按确认键时返回到触发完成界面。键盘上各个按钮功能如下：? 放 大 ：在此按钮上按确认键时对波形进行放大操作。? 缩 小 ：在此按钮上按确认键时对波形进行缩小操作。? 打 印 ：在此按钮上按确认键时打印当前屏幕上显示的波形、本地测量参数和已分析的数据结果。如果波形已缩放或移动过当前显示的不是完整的波形，那打印的也就不是完整的波形。6.6数据管理界面开机界面进入历史记录转入数据管理界面，（如图10）。在历史记录界面按“↑、本地↓”键来选择记录，当到达页首/页尾时会自动翻到上一页/下一页，按“←、本地→”键直接翻页。按取消键返回到开机界面。

变压器有载开关测试仪开关转换完后，仪器显示：蓝色的线条是仪器自动分析数据标定的线条，可以人性化的改动。此图为变压器有载开关有断点的波形，白颜色的圆圈是提醒用户注意。⑥点击“”放大变形显示，调整数据：可以选择 A相 B相 C相 分别查看按上下可以修改坐标，蓝色的线条一起移动，使测试的结果更加准确。返回上级屏幕这个时候要点击保存。⑦点击“打开”可以查询，保存 删除 导出数据文件导出文件删除二．不带绕组测试①．有中性点的把有载开关的U V W 三相的1 2 3 45。。分别连接在一起仪器的A B C O分别对应的接在U V W和中性点上，接线方式 YO 测试方法和带绕组测试一样。②. 没有中性点的把有载开关的U V W 三相的1 3 5 7。。分别连接在一起2 4 6 8。。分别连接在一起仪器的A B O分别对应的接在U V W上，接线方式Y 测试方法和带绕组测试一样③. 对于中间调压的有载开关U V W 三相的1 2 3 4.。。。分别连接在一起U V W 三相的另外一端都连接在一起作中性点仪器的 A B C O分别对应的接在U V W上和作的中性点上接线方式 YO 测试方法和带绕组测试一样。六．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间
